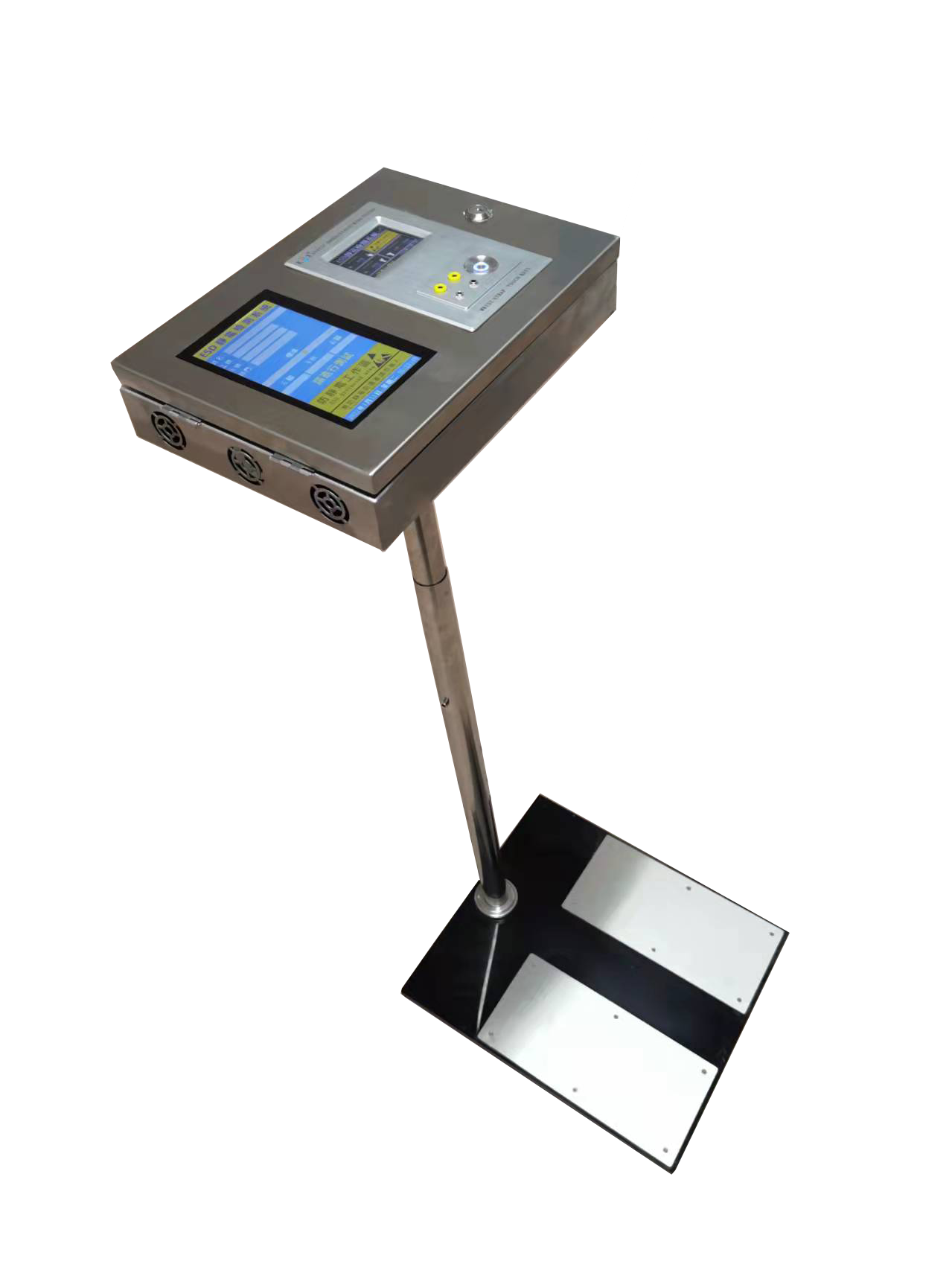

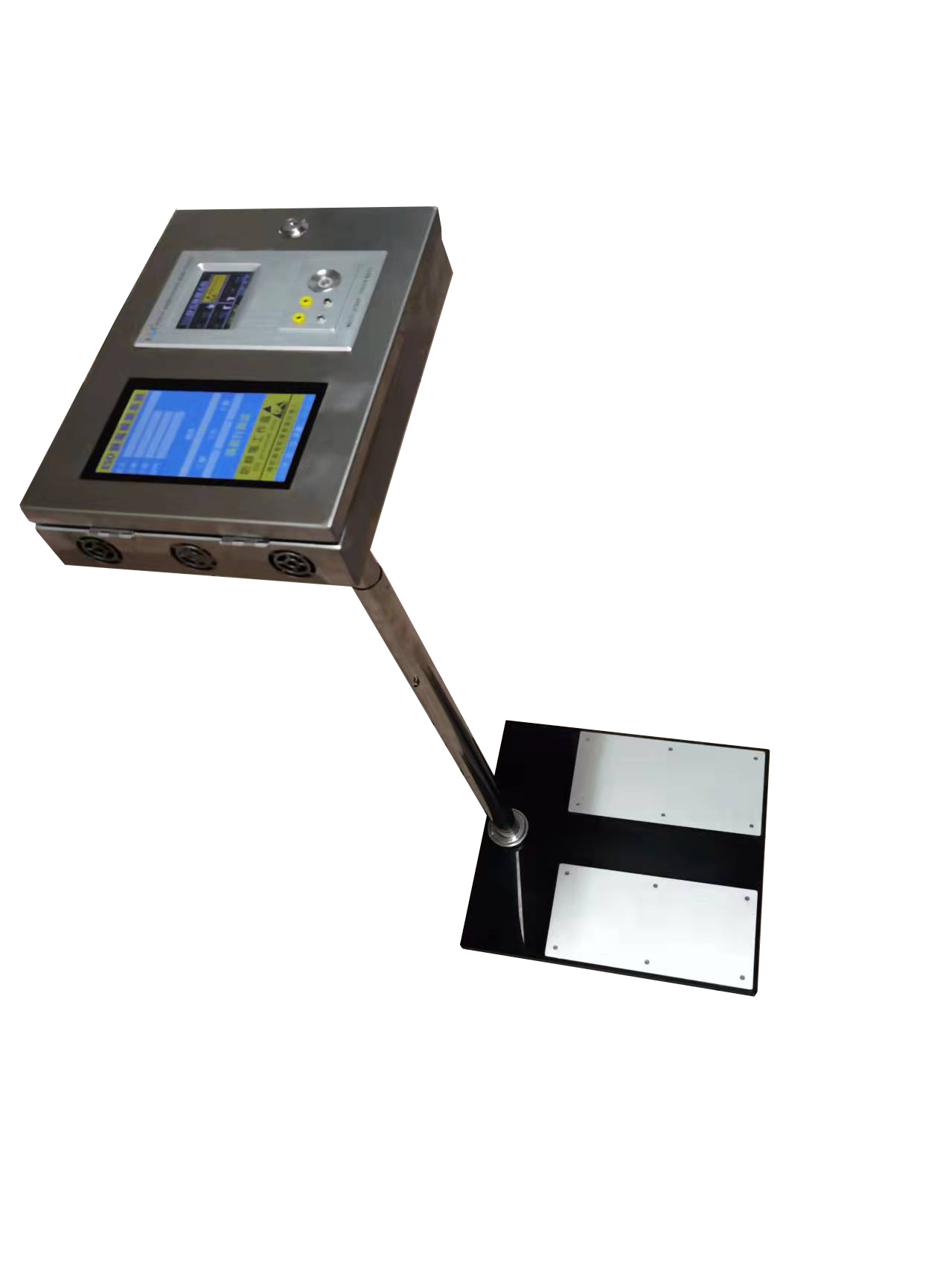

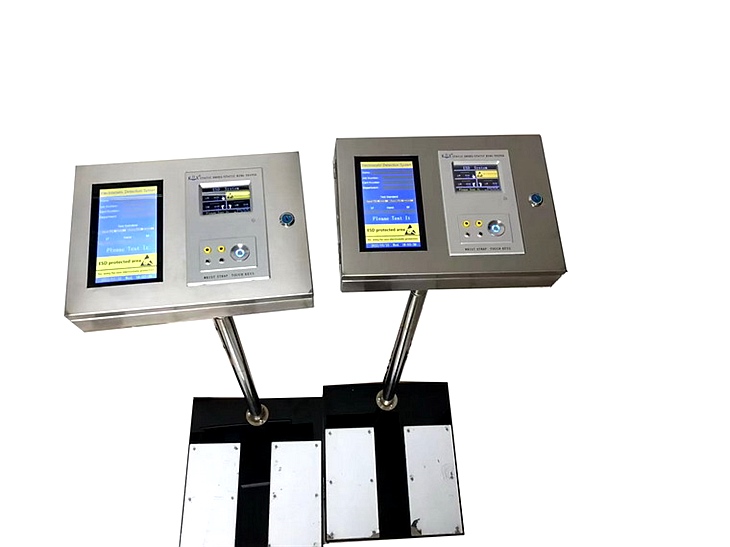

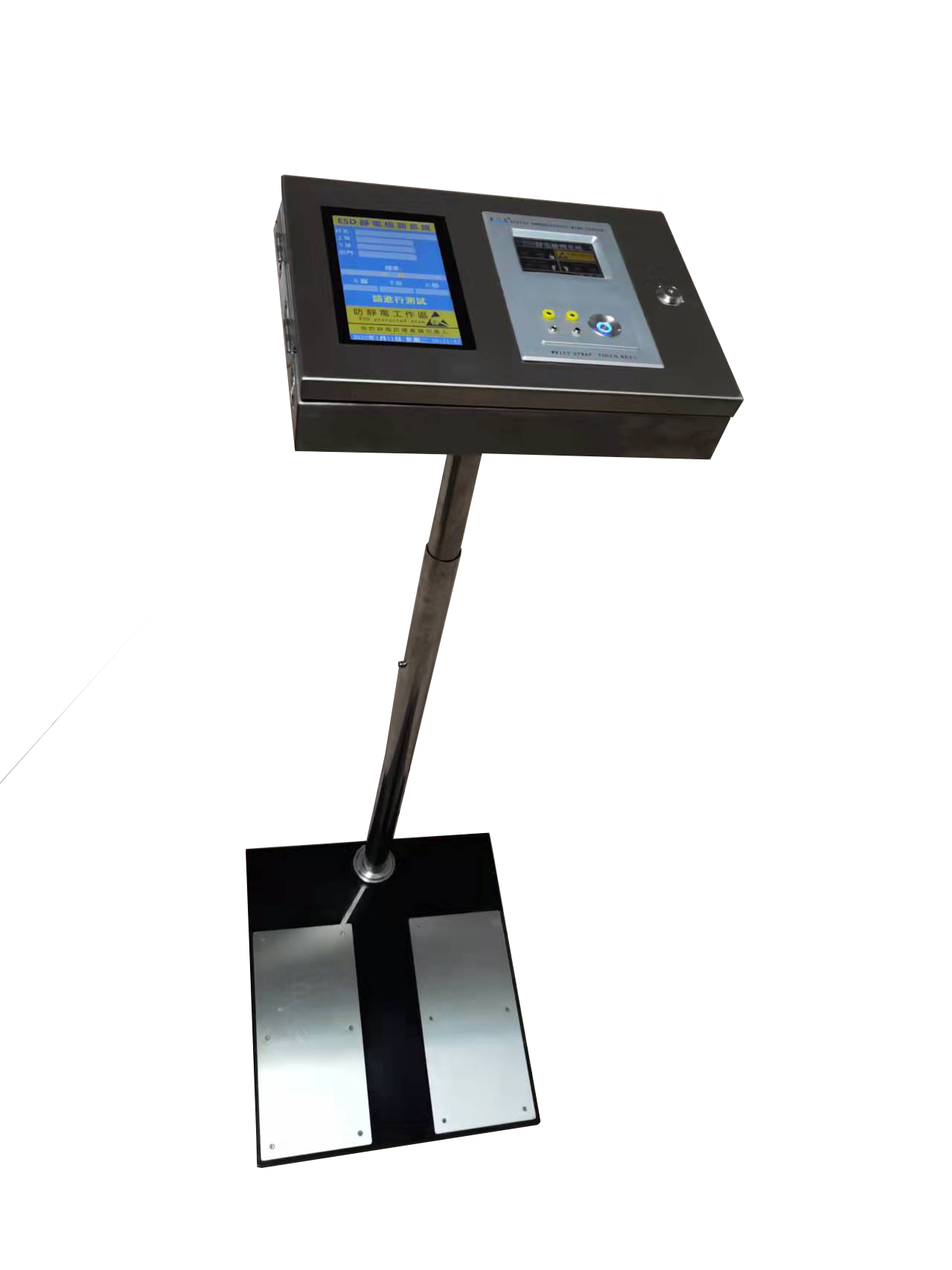

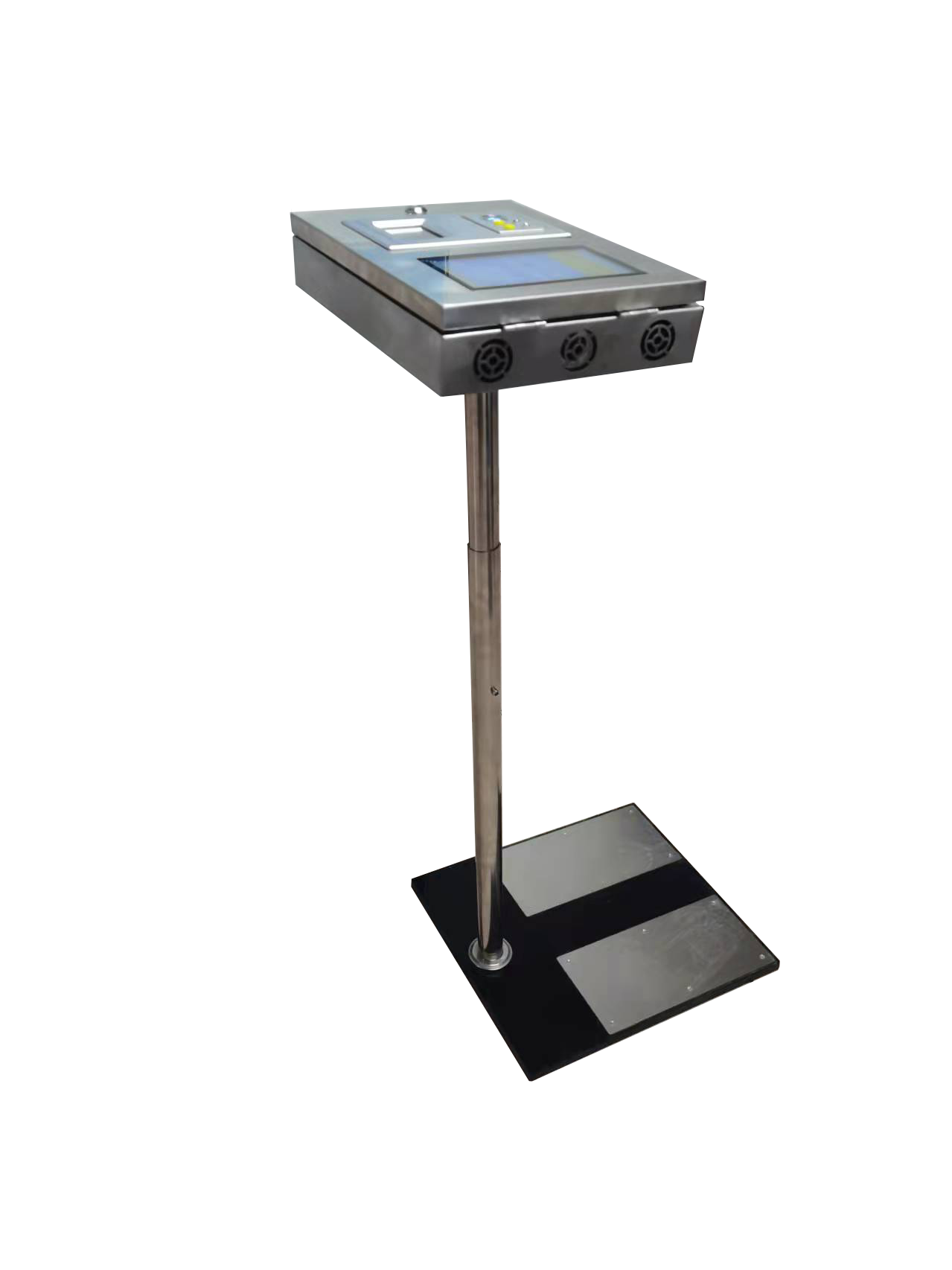

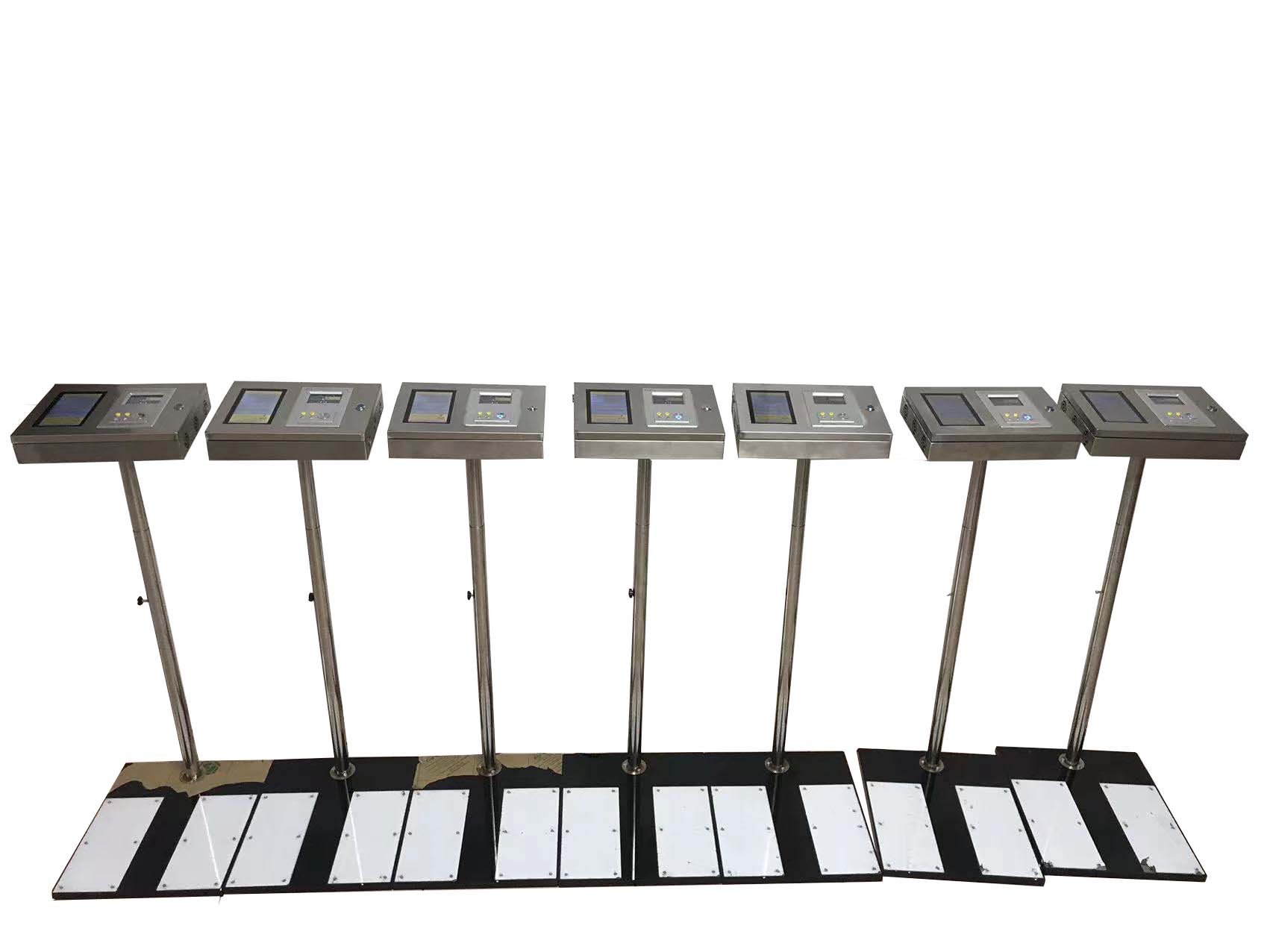

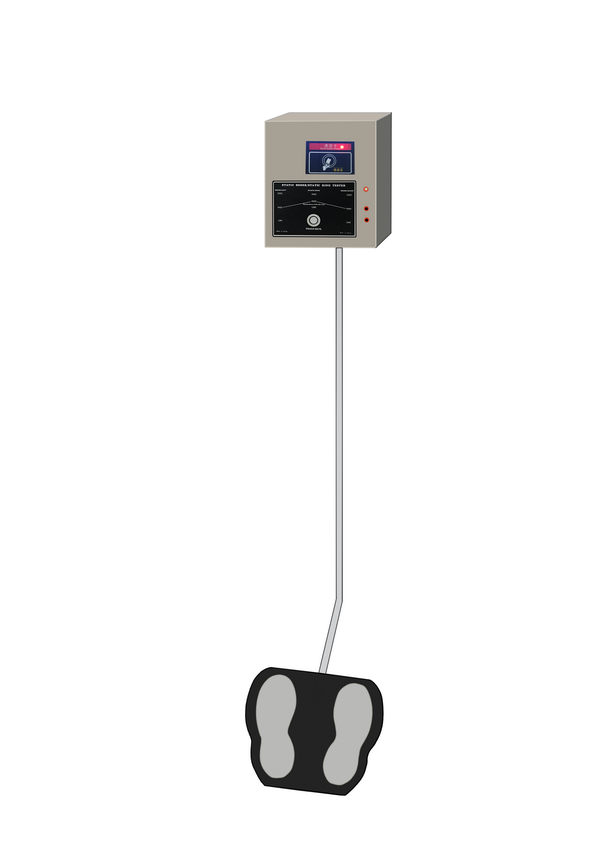

ESD静电数值测试通讯一体机

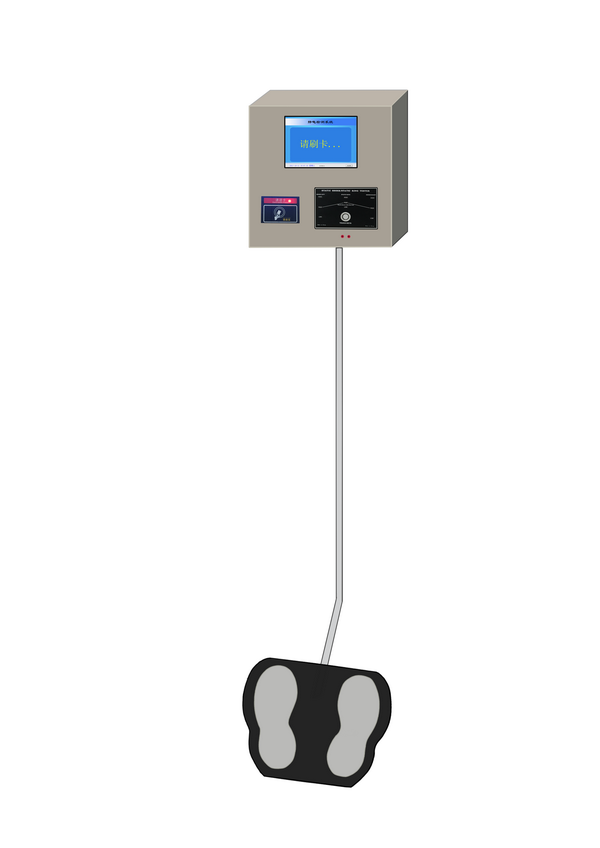

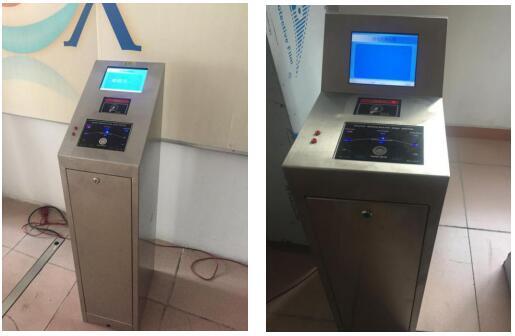

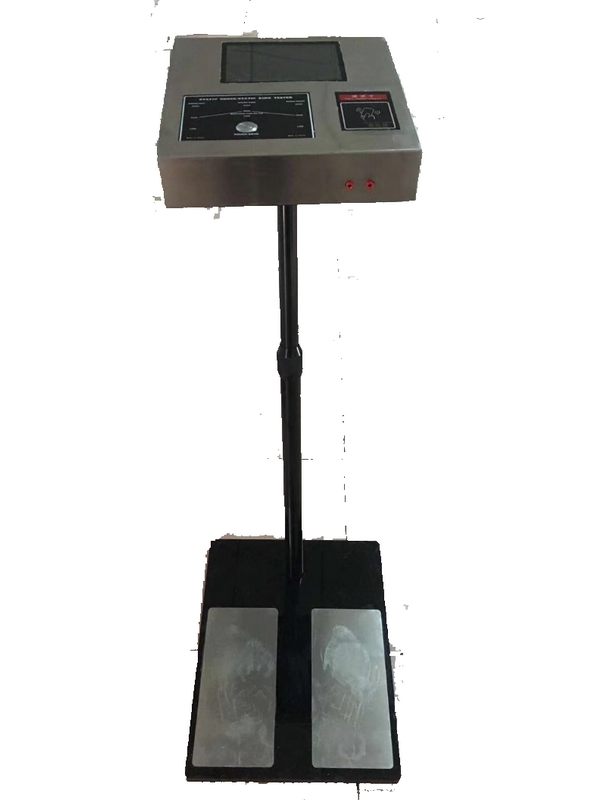

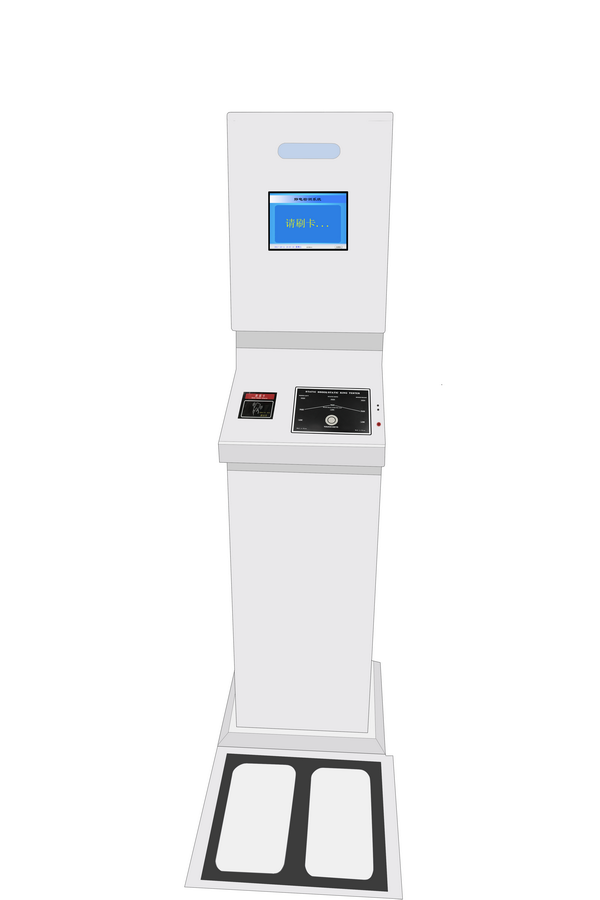

一体机ESD静电数值测试、通讯一体机是真实的实测检测阻值和直观的人体静电检测仪，用以检测人体携带的静电电阻值。本产品特点将静电通讯控制及静电检测仪两者集成到一体的设备。可快速、真实、实时的记录测试人体的电阻值，并可外接7寸屏或8寸LCD显示屏数值显示，以及其它先关信息。（备注：一体机自带3.5寸LCD显示屏）设定三路独立检测项目（左鞋、右鞋、手腕带）一次完成ESD检测，本装置可以方便地挂在静电防护区以外的墙上，也可以嵌入门禁、通道门闸内，以免穿戴不合格的防静电鞋及手腕带者无意中进入静电防护区。

　　1、一体机性能参数：（自带3.5寸LCD显示屏）

　　ESD人体静电测试仪用以检测人体携带的静电电阻值并数值直观显示，数值显示精度保留小数点后2位数值；并可外接7寸或8寸LCD显示屏。

　　工作电压：输入AC220V输出DC12V

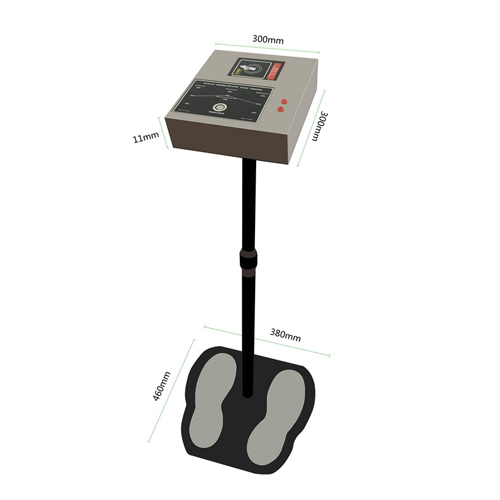

　　外形尺寸：190MM*120MM*43MM

　　工作时间：无限制

　　仪器精确：≦±5%

　　检测速度：≦1.5秒

　　环境条件

　　湿度：0%~90%

　　温度：-10C°~50C°

　　使用寿命：10年

　　测试流程中的多种语音播报提示功能

　　出厂默认设置：（测试范围100KΩ--1000MΩ）

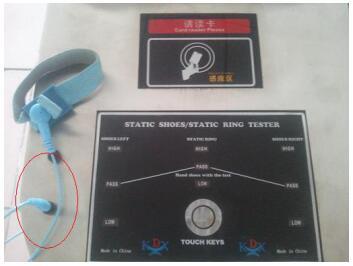

　　手腕带：750KΩ~10MΩ

　　静电鞋：750KΩ~100MΩ

　　静电鞋下限亦可设定为100KΩ上限可设定为35MΩ或1000MΩ

　　测试阻值设定参数调整：可在软件管理端修改仪器阻值测试范围内（测试范围100KΩ--1000MΩ）

　　二、设备通电注意说明

　　1.设备投入使用之前必须先通过功能调试，调试正常后方可投入使用

　　2.设备上电时，严禁在脚踏板内站人；

　　3.员工刷卡检测时，静电检测仪未显示检测合格时，严禁进入车间；

　　4.员工刷卡检测合格时，不要在检测机上长时间逗留；

　　5.人员过多时，不要拥挤，人与人之间应保持一定距离；

　　三、设备操作使用说明

　　1.先穿好静电衣，静电帽、静电鞋，佩带静电手环等相关静电防护产品。

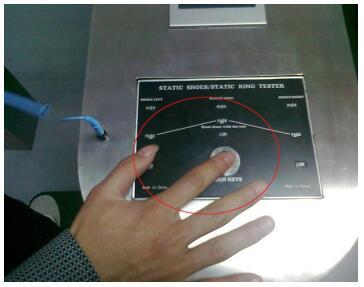

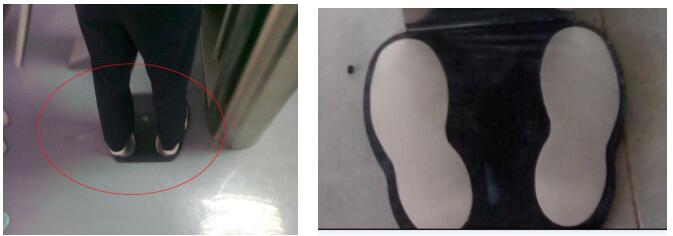

　　2.双脚成自然站立与脚踏板金属片上，刷卡后将手指接触金属圆环测试键，当前所检测项目的PASS时，显示屏将会显示测试通过，并语音提示。

　　3.在进行静电检测时不要拥挤，人与人之间应保持一定距离；

　　4.严禁不读卡、不检测；

　　5.建议在设备显眼处标识本机通行须知，指导通行人员安全有序地进出；

　　6.设备未工作时要妥善管理好，严禁敲击、摇动设备；

　　7.设备处于关闭状态时，严禁用力推拉或撞击立柱式机箱。

　　四、设备参数设置流程

　　1.点击测试仪主机3寸显示屏设置字样进入密码输入界面

　　2.在输入框里点击一下输入密码进入参数设置界面

　　3.阻值参数设置，根据公司环境需求设置阻值参数例如：测试范围静电鞋：100KΩ--1000MΩ，手腕带：750KΩ~10MΩ。（联机版的以软件设置为准）

　　4.测试项目设置：进入设置界面选测试手腕带或者是静电鞋（其中一样测试合格可以进），或者是手腕带和静电鞋同时测试。（联机版的以软件设置为准）

　　5.蜂鸣器语音播报设置：进入设置界面选择测试pass时蜂鸣器响或者选择NG时蜂鸣器响（如需其他语音播报出货前和销售确认，设备不支持自主选择更多语音播报）

　　6.界面语言设置：设备支持设置中文、繁体、英文

　　五、注意事项

　　1.请熟知静电检测操作流程，以免影响通行速度。

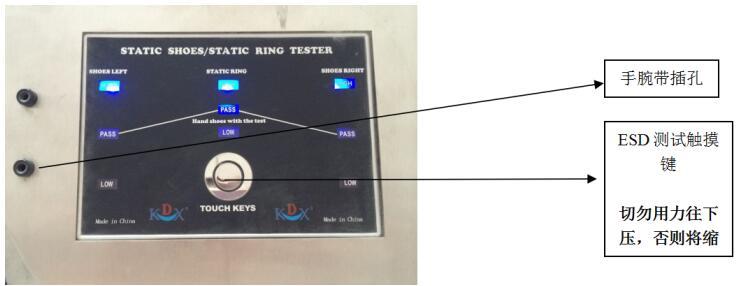

　　2.触摸式按键已经取代传统的测试按钮键，只需手指触摸到即可，无需用力按压；升级为触摸式测试键更有效提升了测试效果。
