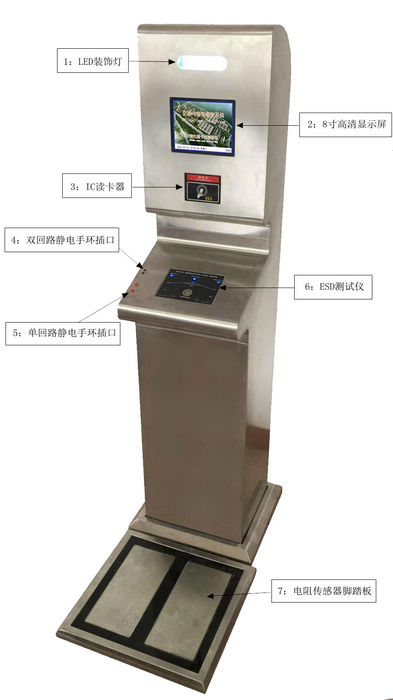

无障碍立柜式防静电测试仪

无障碍立柜式防静电测试仪

ESD门禁系统功能特点

1)刷卡识别有效身份，静电检测可规避强行闯入，提升整体防静电效果。

2)刷卡系统可选感应卡片识别或指纹识别，卡片识别种类包含常见之EMID、Mifare、HID等各种卡片，可沿用原有员工卡实现一卡通行。

3)可设定卡片权限给出不同静电检测选项，如贵宾或管理者只需刷有效卡即可通过；需防静电检测者检测权限可分为1）测试手腕带2)测试双脚3）手鞋同测等检测权限。

4)显示屏为8寸显示彩屏，可显示测试时间、卡号、工号、姓名及测试结果和相片，包括静电检测各项测试信息。

5)科学式信息化管理，精确有效，100%无纸化记录，ESD静电检测主机自动登录测试界面，自动产生完整ESD测试管理报表。

6)检测数据的实时上传与更新数据的实时下发，规避数据的遗失；若遇网络故障检测数据可自动保存至网络恢复所保存数据自动上传至服务器。

7)若遇网络故障设备支持长时间的脱机使用，在脱机状态下数据的存储空间为4GB。

8)软件支持入门报表和出门报表的数据导出，为人事考勤提供依据。

9)整个静电测试仪测试面板为防水透光设计，规避和防范外界环境的不良影响，延展测试仪器的使用寿命。

10)静电测试仪测试为触摸式，避免了传统测试仪按钮式容易损坏之缺点。

11)静电检测阻值可按客户要求设定，各项设定阻值误差小于5%、测试速度行业领先。

ESD门禁系统工作原理

员工刷卡后，在触摸测试键时给出一个识别信号到静电控制器完成测试。

技术参数

电源电压：AC220V±10V，50Hz

工作环境温度：－40℃～60℃

相对湿度：小于95%，不凝露

通行速度：40人/分钟

输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号驱动电流＞10mA

通信接口：RS485或TCP/IP

设备稳定的运行状态、低功耗的设计符合节能环保的要求。

有信息存储功能，能导出员工ESD信息

机箱材质：304不锈钢

机箱尺寸：长405 *宽350 *高1580mm

系统设置检测项以及进入方式

1. 当员工测试静电手腕带OK时，允许进入车间

2. 当员工测试静电鞋OK时，允许进入车间（可区分左右脚）

3. 当员工测试静电鞋和静电手腕带都OK时，允许进入车间

4. 当客户需进入车间，只需刷VIP卡，无需检测，允许进入车间

5. 当内部管理人员需进入车间，只需刷免测卡，无需检测，允许进入

上面的五种进入方式，我们对应的设置了五种类型的卡：

第一种 测试静电鞋和手腕带测鞋和手腕带 1类卡

第二种 只需测试静电鞋只测鞋 2类卡

第三种 只需测试手腕带只测手腕带 3类卡

第四种 外来贵宾贵宾免测卡 4类卡

第五种 内部管理人员管理人员免测卡 5类卡

公司可根据不同的测试要求设置不同的测试卡权限。

ESD门禁系统操作流程

1.先穿好静电衣，静电帽、静电鞋，佩带静电手环等相关静电防护产品。

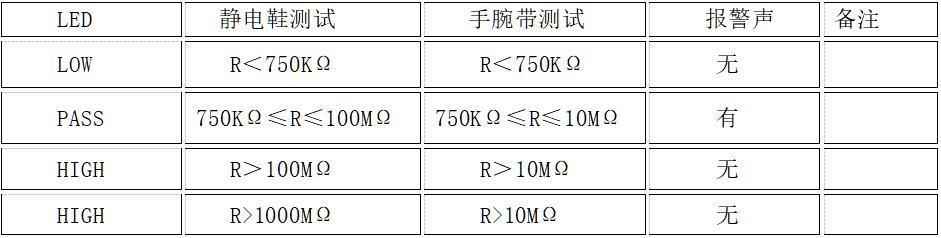

2. 双脚成自然站立与脚踏板金属片上，刷卡后将手指接触金属圆环测试键，当前所检测项目的PASS灯等亮时，显示屏将会显示测试通过。

3. 在进行静电检测时不要拥挤，人与人之间应保持一定距离；

4. 严禁不读卡、不检测；

5. 建议在设备显眼处标识本机通行须知，指导通行人员安全有序地进出；

6. 设备未工作时要妥善管理好，严禁敲击、摇动设备；

7. 设备处于关闭状态时，严禁用力推拉或撞击立柜式机箱。

注意事项

1.请熟知静电检测操作流程，以免影响通行速度。

2. 触摸式按键已经取代传统的测试按钮键，只需手指触摸到即可，无需用力按压；升级为触摸式测试键更有效提升了测试效果。
